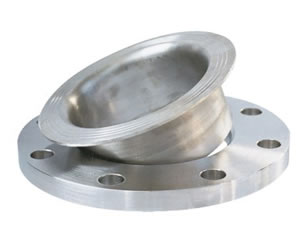

松套法兰

法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰.其中松套法兰实际上相当于两种法兰的组合.

生产工艺:
经过模锻后,再机械加工成型.

应用行业:
电力、石油天然气、石化、化工、船舶、供热、造纸、冶金等.

1.松套法兰(对焊)

尺寸
松套法兰: 3/8"～48"
DN10～DN1200

压力:
美洲体系:CLASS 150,CLASS 300,CLASS 400,CLASS 600,CLASS 900,CLASS 1500,CLASS 2500
欧洲体系:PN 2.5,PN 6,PN 10,PN 16,PN 25,PN 40

密封面类型:
美洲体系:突面(缩写为RF)、榫面(缩写为T)、槽面(缩写为G)、凹面(缩写为F)、凸面(缩写为M)、环连接面(缩写为RJ)
欧洲体系:突面、榫面、槽面、凸面、凹面、环连接面、环连接面

材质
碳钢: A105
合金: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
不锈钢: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
低温钢: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
高性能钢: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

标准
GB/T9112-2000
GB/T9118.1-2000 GB/T9118.2-2000
GB/T9120.1-2000 GB/T9120.2-2000 GB/T9120.3-2000
GB/T9122-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T84-1994
JB/T85-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

2. 松套法兰(平焊)

尺寸
松套法兰: 3/8"～24"
DN10～DN600

压力
美洲体系:CLASS 150,CLASS 300,CLASS 400,CLASS 600,CLASS 900,CLASS 1500,CLASS 2500
欧洲体系:PN 2.5,PN 6,PN 10,PN 16,PN 25,PN 40

密封面类型:
美洲体系:突面(缩写为RF)、榫面(缩写为T)、槽面(缩写为G)、凹面(缩写为F)、凸面(缩写为M)
欧洲体系:突面、榫面、槽面、凸面、凹面

材质
碳钢: A105
合金: A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
不锈钢: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
低温钢: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
高性能钢: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

标准
GB/T9112-2000
GB/T9121.1-2000 GB/T9121.2-2000 GB/T9121.3-2000
GB/T9124-2000
SH/T3406-1996
JB/T74-1994
JB/T75-1994
JB/T83-1994
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
JIS B2220-2004

河北艾合得管道设备,是中国专业的松套法兰制造商和供应商,可以供应不同种类和不同型号的工业管件,如管件,法兰,配管,弯头,三通,四通,异径管,管帽,钢管等产品.由于质量好价格低,已出口至意大利,比利时,美国,智利,玻利维亚,阿联酋,巴西,韩国,印度等国家,赢得了客户的充分肯定和认可.
